施密特棱镜适用于创建带45° 光线偏差的右旋性的图像。其功能与阿米西屋脊棱镜相似。然而，施密特棱镜的45° 光线偏差使其在目镜装配和需要路径弯曲的成像系统中有着重要的应用。镀铝膜的屋脊表面可提高整体效率，而5弧秒屋脊角公差则可提高棱镜的分辨率。施密特棱镜可以与半五角棱镜结合，以创建佩肯棱镜。
常规产品规格如下表，我们也可以为客户定做各种规格的施密特棱镜。
通用规格
| 材料： | H-K9L | 外形公差： | ±0.1mm |
| 角度公差： | ±3’ | 面型： | λ4@632.8mn |
| 光洁度： | 60-40 | 有效孔径： | >90% |
| 倒角： | 0.3*45° | 镀膜： | 按客户要求 |
常规产品规格
| 施密特棱镜（尺寸及镀膜可按用户需求定制）单位mm | |||||||||

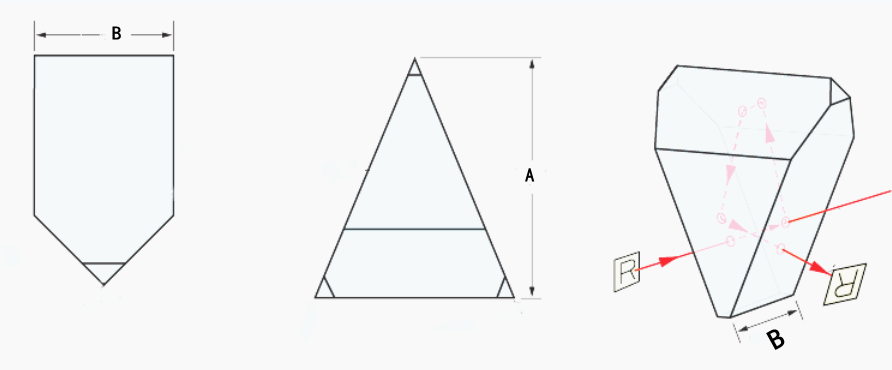

| 序号 | 品号 | 材料 | 理高A | 实高B | 屋脊角度 | ∠A | ∠B | ∠C | 侧宽C |
| 2 | SP-001 | K9 | 27.09 | 26 | ±1.6″ | 45°±10′ | 67.5°±3′ | 45°±3′ | 18-0.11 |
| 3 | SP-002 | K9 | 40 | 39 | ±5″ | 45°±2′ | 67.5°±1′ | 67.5°±1′ | 35±0.1 |
| 4 | SP-003 | K9 | 23 | 22 | ±5″ | 45°±2′ | 67.5°±1′ | 67.5°±1′ | 14±0.1 |
